Ein benutzerfreundliches und praktisches Schaltpult, mit dem bis zu vier verschiedene elektrische Geräte vom selben Ort aus gesteuert werden können. Geeignet beispielsweise für die Steuerung der Arbeitsbeleuchtung oder Warnleuchten an einer kleinen Arbeitsmaschine oder einem SUV.

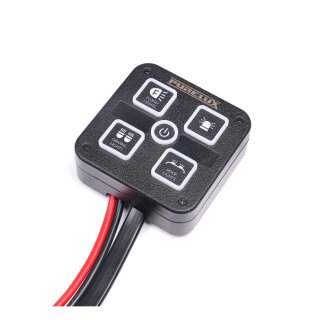

Der Purelux Mini Dashboard Controller ist ein sehr praktisches und benutzerfreundliches Schaltpult, mit dem bis zu vier verschiedene Beleuchtungsgruppen oder andere elektrische Geräte vom selben Ort aus gesteuert werden können. Es eignet sich ideal, um beispielsweise die Arbeits- und Zusatzbeleuchtung, Warn- und Aufmerksamkeitsleuchten oder sogar Rundumleuchten einer kleinen Baumaschine, eines Lieferwagens oder eines SUVs direkt aus der Fahrerkabine heraus zu steuern. Dank seiner vollständig wasserdichten Konstruktion (IP67) kann das Schaltpult auch bedenkenlos in Booten, Geländefahrzeugen, Schneemobilen oder anderen Fahrzeugen eingesetzt werden, in denen es Regen oder Spritzwasser ausgesetzt ist. Die an das Schaltpult angeschlossenen Leuchten können einzeln ein- und ausgeschaltet werden, und zusätzlich kann mit dem Schalter in der Mitte alle hinter dem Pult installierten Geräte gleichzeitig ausgeschaltet werden. Selbstverständlich können hinter jeder Taste auch ganze Beleuchtungsgruppen angeschlossen werden, z. B. Deckenleuchten, sodass alle Lampen am Dach mit einer Taste bedient werden können. Die Leuchten können entweder dauerhaft (durch Betätigen des Schalters) oder kurzzeitig (durch vollständiges Herunterdrücken des Schalters) eingeschaltet werden. So kann das Panel beispielsweise zur Steuerung von Warnleuchten mit mehreren Betriebsmodi verwendet werden, wobei ein Schalter als Ein-/Aus-Schalter und der andere zum Ändern des Betriebsmodus dient. Auf diese Weise können alle Funktionen der Leuchte ohne zusätzliche Einstellungen genutzt werden, und die Bedienung ist mühelos.
Im Lieferumfang des Schaltpaneels sind insgesamt 18 verschiedene Bildaufkleber enthalten, mit denen die verschiedenen Funktionen der Schalter gekennzeichnet werden können. Mithilfe der Aufkleber können die Schalter eindeutig gekennzeichnet werden, sodass sich der Benutzer nicht merken muss, welcher Knopf welche Lampe oder Funktion steuert. Das Symbol auf dem Schaltpaneel leuchtet dank der Hintergrundbeleuchtung deutlich, sodass das Paneel auch im Dunkeln leicht zu bedienen ist. Die Schaltleistung beträgt 240 W bei 12 V und 480 W bei 24 V. Die Leistung der gleichzeitig eingeschalteten Elektrogeräte kann daher insgesamt 240 W (oder 480 W) betragen.
Der Mini-Dashboard-Controller wird mit einem äußerst haltbaren 3M-Klebstoff geliefert, mit dem das Schaltfeld auf praktisch jeder Oberfläche befestigt werden kann. Zusätzlich zur Aufkleberhalterung kann der Dashboard-Controller auch mit einem separaten Ständer im Fahrzeug installiert werden, wodurch eine dauerhafte Installation erreicht wird, indem die Halterung direkt am Fahrzeug verschraubt wird. Durch die Verwendung beider Befestigungsmethoden fügt sich der Schalter nahtlos in den Innenraum des Fahrzeugs ein, und der Fahrer muss nie nach dem Bedienfeld suchen. Darüber hinaus ist der Controller mit einer praktischen Speicherfunktion ausgestattet, sodass die Beleuchtung in dem Modus eingeschaltet wird, der vor dem Ausschalten verwendet wurde.
Inhalt
- Schalttafel
- 3M-Selbstklebehalterung
- Aufkleberbogen für Schalter (36 Aufkleber)
- Ständer mit Schraubbefestigung
- 3 x Schrauben
- Installations- und Anschlussanleitung
Technische Daten
- Marke und Modell: Schalttafel Purelux Mini Dashboard Controller
- Einsatzbereich: Bedienung und Steuerung von 4 elektrischen Geräten über dieselbe Schalttafel
- Betriebsspannung: 10–30 V
- Leistungsklasse: 240 W bei 12 V, 480 W bei 24 V
- Maximaler Strom: 20 A
- Abmessungen: 62 x 62 x 25 mm
- Gewicht: 110 g
- Kabellänge: ca. 30 cm
- Enthält 18 Beschriftungsaufkleber
- Zulassungen: EMV: ECE: R10
- Garantie: 24 Monate
Kurzanleitung
Anschluss
- Rot: Stromversorgung (+)
- Schwarz: Masse (-)
- Blau: Ausgang P1 (obere linke Ecke)
- Rot: Ausgang P2 (obere rechte Ecke)
- Grün: Ausgang P3 (untere linke Ecke)
- Weiß: Ausgang P4 (untere rechte Ecke)
Auswahl der Tastenfunktion
- Drücken Ein/Aus
- Halten/Loslassen
Um den Betriebsmodus zu ändern, schalten Sie den Netzschalter aus und halten Sie die Ein-/Aus-Taste zusammen mit der gewünschten Taste gedrückt, bis Sie ein Klicken hören.
Hauptschalter
Über das Bedienfeld kann auch ein sogenannter Hauptschalter eingestellt werden, mit dem die gewünschten Tasten gesteuert werden können. In der Praxis bedeutet dies, dass, wenn der erste Schalter als Hauptschalter ausgewählt ist, er so konfiguriert werden kann, dass beim Drücken der ersten Taste auch die Tasten 2 und 3 aktiviert/ein- und ausgeschaltet werden. Auf diese Weise können die Schalter 2, 3 und 4 zur Steuerung ihrer eigenen Lichtgruppen/Lampen verwendet werden, und wenn der erste Schalter gedrückt wird, werden die an die Ausgänge 1, 2 und 3 angeschlossenen Leuchten eingeschaltet.
Der Hauptschalter wird konfiguriert, indem Sie den gewünschten Schalter so lange gedrückt halten, bis er ein Klicken von sich gibt. Danach wählen Sie durch Drücken der entsprechenden Schalter aus, welche Schalter hinter dem Hauptschalter betrieben werden sollen. Der Hauptschalter kann auf die gleiche Weise deaktiviert werden.
