Eine einfache Lösung für die Installation von 1-2 Zusatzscheinwerfern an Can-Bus-gesteuerten Fahrzeugen. Ein vorbereiteter Platz für das XBB-Relais ist in den Relais-Kabelbaum integriert, wodurch auch leistungsstärkere Zusatzscheinwerfer (180 W/Stück) an das Fahrzeug angeschlossen werden können, ohne dass Änderungen am Kabelbaum vorgenommen werden müssen. Geeignet für 12 V Strom, max. Nennstrom 360 W (180 W/Stecker).
HINWEIS! Der Purelux-Relaiskabelsatz eignet sich auch zum Anschluss von Zusatzscheinwerfern anderer Hersteller als Purelux. In unserem Sortiment finden Sie auch Kabelbäume mit anderen verwendbaren Steckern, und natürlich kann der Stecker vom Kabelbaum entfernt und der Scheinwerfer direkt an die Kabel angeschlossen werden.

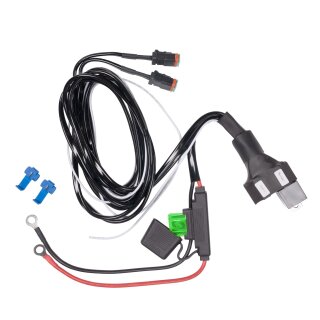

Der Purelux Dualrelay-Relaisverkabelungssatz ist eine innovative und einfache Lösung für den Einbau von einem oder zwei Zusatzscheinwerfern in CAN-Bus-gesteuerten Fahrzeugen. In dieses Relais-Kabelset ist ein fertiger Plug&Play-Anschluss für das XBB-Relais integriert, der zusammen mit dem XBB-OBD-Dongle-Steuergerät die Erfassung des Erregungsstroms für die Zusatzleuchte direkt aus dem CAN-Bus ermöglicht. Bei alleiniger Verwendung besteht das „Problem” des XBB-Relais darin, dass es nur 180-W-Leuchten (z. B. 2 x 90 W) verarbeiten kann. Heutzutage sind viele Leuchten jedoch wesentlich effizienter, sodass sie nicht direkt mit XBB angeschlossen werden können. Wenn das XBB-Relais an den Dualrelay-Kabelbaum angeschlossen ist, sendet es eine Erregung direkt an das eigene Relais des Kabelbaums, wodurch auch leistungsstärkere Zusatzscheinwerfer (180 W/Stück) an das Fahrzeug angeschlossen werden können, ohne dass Änderungen am Kabelbaum vorgenommen werden müssen.
Der Kabelbaum hat zwei Ausgänge, sodass 1–2 Leuchten angeschlossen werden können. Zusätzlich zu den DT-2-Steckern gibt es im Kabelbaum ein separates Kabel, mit dem beispielsweise das Standlicht eingeschaltet werden kann. Der Kabelbaum wird direkt an 12 V Strom angeschlossen, max. Nennstrom 360 W (180 W/Stecker).
Hinweis! Zusätzlich zum Kabelbaum benötigen Sie das XBB OBD-Dongle & PowerUnit-Anschlussrelais. Auf dieser Seite können Sie entweder nur den Kabelbaum oder ein Komplettset kaufen, das zusätzlich zum Kabelbaum das oben genannte Schaltrelais und Steuergerät enthält. Wählen Sie die passende Option aus den Produktoptionen aus.
Technische Informationen
- Produkt: Relais-Verkabelungssatz Purelux Dualrelay 12V, DT-2
- Zweck: Anschluss der Zusatzscheinwerfer des Fahrzeugs
- Betriebsspannung: 12 V
- Max. Strombelastbarkeit 360 W (180 W / Stecker)
- Stecker: DT-2
- 2 Ausgänge
- Relais: 40 A
- Sicherung: 30 A
- Abmessungen
- Länge von Scheinwerfer zu Relais: 225 cm
- Länge von Batterie zu Relais: 54 cm
- Drahtstärke vom Relais zur Leuchte: 1,18 mm2 (16 AWG)
- Drahtstärke von der Batterie zum Relais: 2,94 mm2 (12 AWG)
- Garantie: 12 Monate
Das Purelux-Relaiskabel-Set ist direkt Plug & Play-fähig und für fast alle Zusatzleuchten mit DT2-Stecker geeignet.
